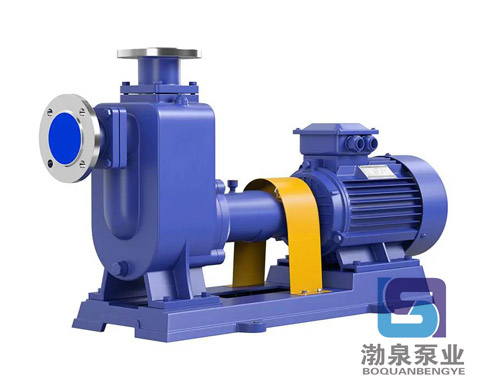

ZW125-120-20 自吸式无堵塞排污泵是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，具有广阔的应用市场和发展前景。

适用范围：

ZW125-120-20 自吸式无堵塞排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

产品优点：

1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

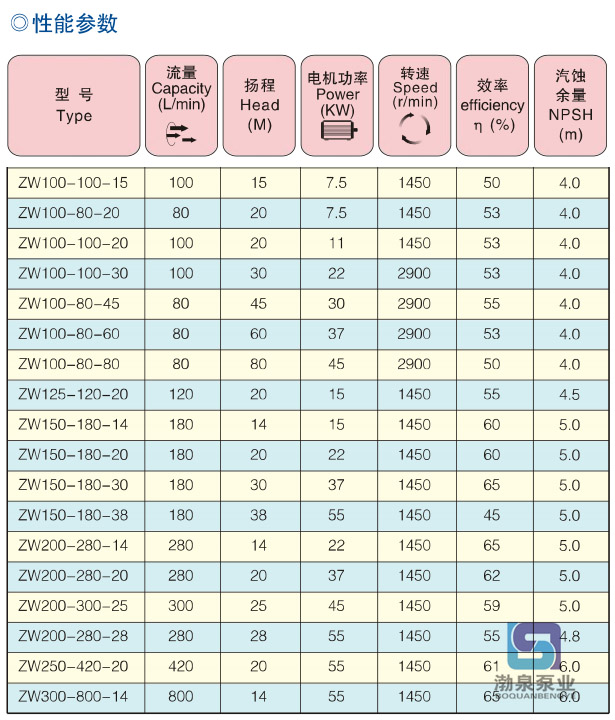

技术参数：

流量：5-800m3/h；

扬程：12-60m；

电机功率：2.2-55KW；

转速：1450-2900r/min；

口径：φ25-φ300；

介质温度：≤100℃；

自吸高度：4.5-6.0m。

结构及工作原理：

ZW125-120-20 自吸式无堵塞排污泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见下图。

自吸式无堵塞排污泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

第二次工作时泵吸入口处装有单向逆止阀，因此不需再加储水即可起动。
